低圧開閉装置の設置寸法はどれくらいですか？

ちょっと、そこ！私は低圧開閉装置のサプライヤーですが、これらの気の利いた機器の設置寸法についてよく質問されます。そこで、少し時間をとってすべてを説明したいと思いました。

まず、低圧開閉装置とは何かについて説明します。低圧開閉装置、別名低圧開閉装置、電気システムの重要なコンポーネントです。低電圧アプリケーションで電気機器を制御、保護、絶縁するように設計されています。これらの開閉装置は、産業プラントから商業ビル、集合住宅に至るまで、幅広い環境で使用されています。

次に、取り付け寸法について説明します。低圧開閉装置の設置寸法は、いくつかの要因によって大きく異なる場合があります。主な要因の 1 つは、開閉装置のタイプとサイズです。低圧開閉装置には、固定取り付け開閉装置や引き出し式開閉装置など、さまざまなタイプがあり、各タイプには独自の寸法があります。

通常、固定設置型開閉装置はよりコンパクトで、設置プロセスが簡単です。通常、壁またはパネルに直接取り付けられます。固定設置型開閉装置の寸法は、高さ約 20 インチ、幅 12 インチ、奥行き 8 インチ程度の比較的小型のユニットから、高さ 72 インチ、幅 36 インチ、奥行き 24 インチまでの大型ユニットまで多岐にわたります。開閉装置用に十分なスペースがあり、メンテナンスや操作のために簡単にアクセスできるようにする必要があるため、設置スペースを計画する際には、これらの寸法を考慮することが重要です。

一方、引き出し式開閉装置はもう少し複雑です。メンテナンスや交換のためにメインフレームから引き出すことができる可動部分が付いています。この機能をインストールするには、より多くのスペースが必要です。引き出し式開閉装置の寸法は、固定取り付け式開閉装置に比べて大きくなる場合があります。たとえば、中型の引き出し式開閉装置の高さは約 84 インチ、幅は 48 インチ、奥行きは 30 インチになります。追加の深さは、主に可動部分を引き出すための機構を収容するためのものです。

設置寸法に影響を与えるもう 1 つの要因は、開閉装置内のコンパートメントの数です。開閉装置にはさまざまな数のコンパートメントがあり、それぞれが特定の機能を果たします。たとえば、回路ブレーカー、ヒューズ、リレー、制御デバイス用のコンパートメントがある場合があります。開閉装置のコンパートメントが多いほど、全体の寸法が大きくなります。複数のコンパートメントを持つ開閉装置では、適切な換気とケーブル配線のために追加のスペースが必要になる場合があります。

設置環境も寸法の決定に影響します。開閉装置を小さな電気室などの限られたスペースに設置する場合は、利用可能なスペースに適合する寸法の開閉装置を選択する必要があります。一方、十分なスペースがある大規模な産業施設内に設置されている場合は、より多くの機能を備えた大型の開閉装置をより柔軟に選択できる可能性があります。

となると、低圧交流開閉装置、交流用途に使用される低圧開閉装置の一種であり、設置寸法も同様の原理に従います。ただし、電気負荷と AC システムのタイプに基づいて、特定の要件がいくつかある場合があります。たとえば、高出力 AC システムで使用される開閉装置は、より高い電流および電圧レベルを処理するためにより大型になる必要がある場合があります。

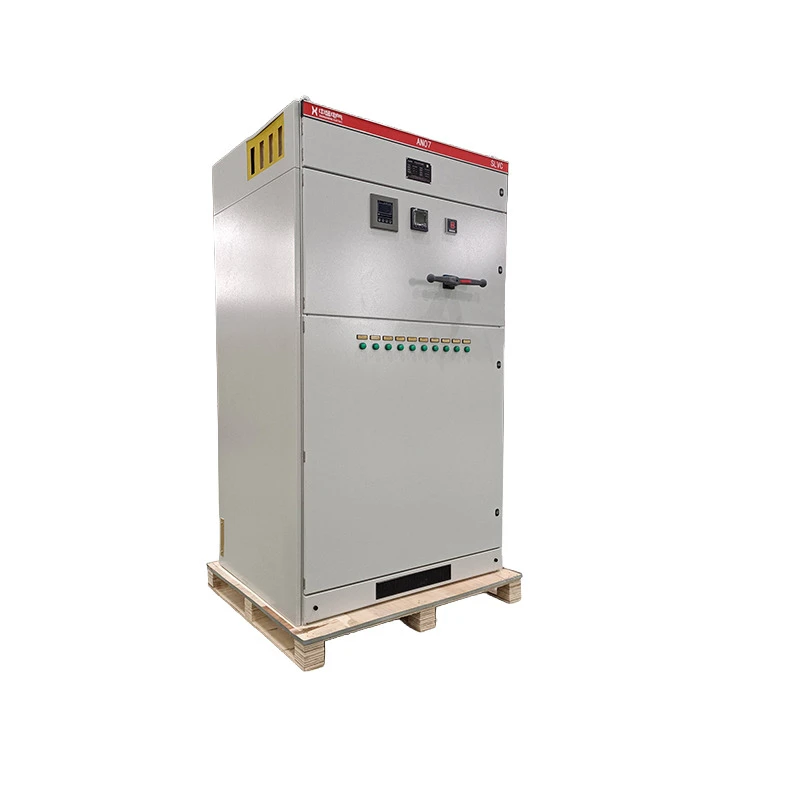

力率改善パネルこれは、低圧開閉装置と一緒に設置されることが多いもう 1 つの重要なコンポーネントです。これらのパネルは、電気システムの力率を改善するために使用され、エネルギーの節約とシステム パフォーマンスの向上につながります。力率改善パネルの寸法は、含まれるコンデンサの容量と数によって異なります。小型の力率改善パネルの寸法は、高さ約 36 インチ、幅 24 インチ、奥行き 12 インチ程度ですが、大型のパネルはさらに大きくなる場合があります。

では、低圧開閉装置の適切な設置寸法はどのように決定すればよいのでしょうか?最初のステップは、電気要件を評価することです。負荷容量、回路数、電気システムの種類を知る必要があります。この情報は、適切な開閉装置のタイプとサイズを選択するのに役立ちます。

次に、利用可能な設置スペースを測定する必要があります。換気、ケーブルの配線、メンテナンスのためのアクセスに関するクリアランス要件を必ず考慮してください。電気技師や専門の設置業者に相談することもお勧めします。これらは貴重な洞察を提供し、特定のニーズに適した寸法の開閉装置を選択するのに役立ちます。

当社では、設置寸法の異なる低圧開閉器を豊富に取り揃えております。当社は、お客様ごとに独自の要件があることを理解しており、お客様が完璧なソリューションを見つけるお手伝いをいたします。住宅用の小型でコンパクトな開閉装置が必要な場合でも、産業プラント用の大型で大容量の開閉装置が必要な場合でも、当社が対応します。

低圧開閉装置の購入に興味がある場合、または設置寸法についてご質問がある場合は、お気軽にお問い合わせください。電気に関するご要望にいつでも喜んで対応させていただきます。電気システムがスムーズかつ効率的に動作するように協力していきましょう。
